Mikrotik RB750

MIKROTIK RB750

RB750 adalah produk routerboard yang sangat kecil dan diperuntukkan bagi penggunaan SOHO. Memiliki 5 buah port ethernet 10/100, dengan prosesor baru Atheros 400MHz. Sudah termasuk dengan lisensi level 4 dan adaptor 12V.

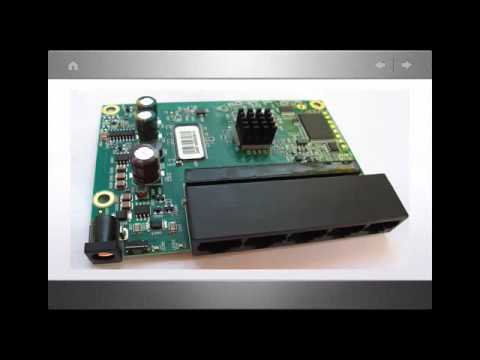

ini video tentang Mikrotik RB750

Cara Instalasi Mikrotik RB750 Dengan Speedy

Di router Mikrotik RB750 ada 5 Port (Port 1 untuk ISP/Speedy, Port 2-5 untuk komputer klien)

1. Masukan kabel utp dari modem Speedy ke port 1 di Mikrotik RB750
2. Masukan kabel utp dari port 2 ke switch/hub atau langsung ke komputer Anda.

Setelah semua kabel terkoneksi dengan benar, selanjutnya anda cek IP Address komputer yang terhubung dengan mikrotik (pastikan local area connection di komputer anda di setting “Automatic”)

Start > Control Panel >  Network Connection > Klik 2x pada Local Area Connection > Klik tab Support

Penomoran IP Address yang diberikan otomatis dari Mikrotik untuk komputer-komputer klien adalah 192.168.88.2 – 192.168.88.254 dengan gateway 192.168.88.1 (IP Mikrotik Anda)

Anda bisa coba browsing internet, seharusnya sudah bisa ber internet dengan melalui router mikrotik yang baru saja anda install.

Sekarang koneksi anda seperti ini KOMPUTER CLIENT > SWITCH > MIKROTIK RB750 > MODEM SPEEDY > INTERNET

Jika anda ingin masuk dan melihat mikrotik via winbox untuk melihat settingannya. Buka winbox, atau jika belum ada bisa lihat cara menggunakan winbox mikrotik

Connect To : 192.168.88.1 (IP default)
Login : admin
password : kosong

dan Klik “Connect“

Cara Setting Mikrotik RB750

Atur masing - masing port pada setting mikrotik RB750

Port 1 > untuk koneksi ke internet/modem ADSL
Port 2 > untuk ke hub/switch LAN klien.

Klik menu “Interfaces” pada menu kiri winbox

Dari gambar di atas ada jumlah interface/port pada mikrotik RB750 sebanyak 5 port

ether1 > port 1
ether2 > port 2
ether3 > port 3
ether4 > port 4
ether5 > port 5

Dan yang kita gunakan kali ini hanya 2 port, yaitu ether1 dan ether2
Pertama yang kita lakukan adalah mengganti nama masing - masing interface agar kita lebih mudah mengetahui port itu untuk koneksi kemana.

NOTE : Untuk mengganti nama masing - masing interface untuk “ether1” jgn dihilangkan cukup tambahkan “-internet” untuk lebih memudahkan mengetahui itu port ke berapa.

Konfigurasi IP Address pada masing-masing Interfaces

Klik Menu IP > Addresses > klik tanda “+”

Set IP address masing - masing interfaces, untuk subnet IP address bebas sesuai keinginan Anda.
Untuk contoh saya menggunakan :

Ether1-internet : 192.168.0.2/24
Ether2-lan : 192.168.1.1/24

NOTE : Anda perhatikan pilihan “Interface” untuk masing - masing IP Address, pastikan di interfaces yg benar.

Cek koneksi ke modem dan PC client anda, dalam hal ini IP modem speedy anda 192.168.0.1 dan IP PC klien anda 192.168.1.2

Cek koneksi RB750 ke modem, masuk ke “New Terminal” di kiri menu
Ketik “ping 192.168.0.1” (192.168.0.1 adalah IP address modem)
Jika reply, koneksi dari mikrotik ke modem sudah benar
Jika Request Time Out, settingan anda ada yang salah
Cek koneksi RB750 ke pc client, ke “New Terminal” di kiri menu.
Ketik “ping 192.168.1.2” (192.168.1.2 adalah IP pc anda)
Atau cek sebaliknya ping dari PC Client ke mikrotik anda
Ketik “ping 192.168.1.1” didalam CMD (192.168.1.1 adalah IP mikrotik anda)
Jika reply, koneksi dari mikrotik ke PC client sudah benar
Jika Request Time Out, settingan anda ada yang salah

Ctrl-C untuk stop aktifitas PING dalam New Terminal.

Cara Setting Mikrotik RB750 untuk terkoneksi dengan internet

Yang pertama kali yang harus anda lakukan yaitu membuat RB750 anda terkoneksi terlebih dahulu dengan internet. Setting IP Gateway mikrotik RB750 ke modem speedy anda. Dan pastikan modem speedynya aktif internetnya.

Setting IP Gateway Dengan WinboxKlik Menu IP > Routes > klik icon “+”  dan masukan IP modem speedy anda. contoh yang saya pakai adalah 192.168.0.1 pada kolom Gateway.

Cara Setting DNS Di Mikrotik Dengan Winbox

Klik menu winbox  “IP > DNS > Setting “
Isi dengan DNS Server yang ISP Anda berikan

Klik tanda panah bawah jika anda mempunyai IP DNS lebih dari satu. Centang “Allow Remote Requests” untuk menjadikan setting mikrotik RB750 anda sebagai DNS server.

Jika tidak ada setting yang salah seharusnya RB750 anda sudah terkoneksi dengan internet

Cek dengan New Terminal
ping detik.com
Jika reply, koneksi RB750 ke internet sudah benar
Jika Request Time Out, settingan anda ada yang salah

Cara Setting NAT di Mikrotik Dengan Winbox

Setting NAT pada winbox di menui “IP > Firewall > NAT > lalu klik icon “+” ”

Pada menu Chain pilih srcnat lalu klik tab Action dan pilih masquerade trus klik OK

Setelah itu kita lanjut setting IP addres pada PC client kita supaya bisa terkoneksi dengan mikrotik dan internet

Setting IP address pada komputer klien

Kemudian coba dengan aktifitas internet di PC klien anda, jika setting mikrotik RB750 anda sudah benar maka PC klien anda sudah bisa ber internet.

Cara Reset Setting Mikrotik RB750

Di bagian ini saya akan mencoba menjelaskan bagaimana reset konfigurasi setting mikrotik RB750. Yang anda lakukan pertama kali yaitu menghubungkan RB750 dengan PC atau  jaringan LAN kita dan reset setting konfigurasi default RB750

• Koneksikan kabel internet/WAN (contoh dari modem speedy) ke port 1, dan port 2-5 ke hub/switch LAN atau bisa langsung ke PC/Laptop.
• Set IP LAN komputer anda dengan setting otomatis (DHCP)
• IP default mikrotik RB750 adalah 192.168.88.1 dengan default username “admin” password kosong (tidak diisi). IP yang di dapat PC klien 192.168.88.2 sampai 192.168.88.254.
• Masukan kabel utp dari modem speedy ke port 1 Mikrotik RB750
• Masukan kabel utp dari port 2 ke switch/hub atau langsung ke PC Client

Setelah semua kabel terkoneksi dengan benar, anda cek IP Address PC client yang terhubung dengan mikrotik (Local Area Connection di set Automatic/DHCP)

Start > Control Panel > Network Connection > Klik 2x pada Local Area Connection > Klik tabSupport

cara setting mikrotik rb750

Ip Address yang diberikan otomatis Mikrotik untuk PC client 192.168.88.2 – 192.168.88.254 dengan gateway 192.168.88.1 (ip default router mikrotik)

Buka winbox, kalo belum ada download dari RB750 anda dengan browsing ke alamat IP mikrotik andahttp://192.168.88.1/winbox/winbox.exe

Winbox Mikrotik

Login dengan username password default :

Login : admin
Password : kosong

Akan tampil dialog seperti ini

Opening Wizard ^_^

Untuk mereset konfigurasi setting mikrotik RB750 klik “Remove Configuration” dan RB750 anda akan restart. Koneksi kembali ke mikrotik tapi tidak dengan IP yg sebelumnya. Anda harus membuat Statik IP PC anda dulu.

Start > Control Panel > Network Connection > Klik 2x pada Local Area Connection > Properties >Klik 2x Internet Protocol (TCP/IP)

Lalu masukan IP address seperti diatas lalu klik OK.
